Реле SLA-1 (T90-1) отходит от традиционной логики «простого повышения производительности» и строит свои основные преимущества, начиная с болевых точек практики закупок: оно инновационно обеспечивает выбор двухуровневой диэлектрической прочности 2000/4000 В переменного тока, устраняя необходимость в отдельной разработке или хранении на складе для проектов с разными уровнями безопасности. Один продукт охватывает как традиционные, так и высоковольтные сценарии, значительно сокращая капитал, связанный с запасами и давлением на них; благодаря трем конфигурациям контактов (A/B/C) и двойной герметичной/разомкнутой форме «не нужно ждать настройки» от проектирования схемы до адаптации к рабочему состоянию. Номинальное напряжение широкого диапазона 5–48 В постоянного тока напрямую совместимо с несколькими решениями источников питания, что позволяет экономить затраты на адаптацию и модификацию схемы. Что еще более важно, продукт легко доступен и поддерживается оптом. Легкий корпус весом 24 г и стандартизированная установка печатной платы не только упрощают процесс сборки и повышают эффективность производства, но также сводят к минимуму частоту обслуживания терминального оборудования благодаря жесткой конфигурации с низким контактным сопротивлением ≤100 мОм и 10⁵ электрическими циклами, обеспечивая бесперебойную работу на протяжении всего цикла «закупка-производство-использование».
Коммутационная способность 30 А
Диэлектрическая прочность 4 кВ
(между катушкой и контактами)
1 конфигурация формы A, 1 форма B и 1 форма C
Доступны герметичный и открытый тип.
| Параметры контакта | Ценить |
| Договоренность о контактах | А/Б/С |
| Рейтинг контактов | 20A/30A 250 В переменного тока, 1~1/2 л.с. 240 В переменного тока, 1 л.с. 120 В переменного тока |
| Контактное сопротивление | ≤100 мОм |
| Электрическая выносливость | 10⁵ / 10⁴ |
| Механическая выносливость | 10⁷ |
| Параметры катушки | Ценить |
| Номинальное напряжение | 5–48 В постоянного тока |
| Рассеяние мощности | 0,9 Вт |
| Напряжение срабатывания (Макс.) | 75% номинального напряжения |
| Падение напряжения (мин) | 10% номинального напряжения |
| Другие параметры | Ценить |
| Температура окружающей среды (°C) | −40°С~+85°С/+105°С |
| Диэлектрическая прочность (катушка и контакты, 1 мин) | 2000/4000 В переменного тока |
| Диэлектрическая прочность (разомкнутые контакты, 1 мин) | 1500 В переменного тока |
| Сопротивление изоляции (500 В постоянного тока) | 1000 МОм |

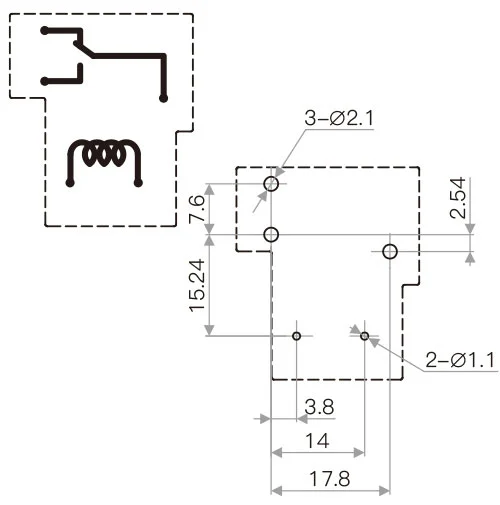

| Схема подключения (вид снизу) |
|
| Чертеж установочного отверстия (вид снизу) | |
| Прекращение действия | PCB (клемма для печатной платы) |
| Масса | 24 г |
| Сертификат безопасности |
|
