Сценарии применения: обогреватель заднего стекла, устройство отключения аккумуляторной батареи, автомобильный кондиционер, управление топливным насосом, управление вентилятором охлаждения противотуманных фар, управление фарами, обогреватель (сиденье, управление обогревом переднего/заднего стекла), управление стеклоочистителями, управление регулировкой сиденья и т. д.
Изделие оснащено стандартными быстроразъемными разъемами QC для легкой замены и обслуживания.
Коммутационная способность 35 А
Расширенная темп. диапазон до 125 ℃
Пылезащитный тип и герметичный тип
| Параметры контакта | Ценить |
| Договоренность о контактах | А/Б/С |
| Рейтинг контактов | 20 А/35 А 14 В постоянного тока |
| Падение напряжения | ≤200 мВ |
| Электрическая выносливость | 1×10⁵ операций |
| Механическая выносливость | 1×10⁷ операций |
| Параметры катушки | Ценить |
| Номинальное напряжение | 12 В постоянного тока/24 В постоянного тока |
| Рассеяние мощности | 1,5 Вт, 1,7 Вт |
| Напряжение срабатывания (Макс.) | 65% номинального напряжения |
| Падение напряжения (мин) | 10% номинального напряжения |
| Другие параметры | Ценить |
| Температура окружающей среды (°C) | −40°С~+125°С |
| Диэлектрическая прочность (катушка и контакты, 1 мин) | 500 В переменного тока |
| Диэлектрическая прочность (разомкнутые контакты, 1 мин) | 500 В переменного тока |
| Сопротивление изоляции (500 В постоянного тока) | 100 МОм |

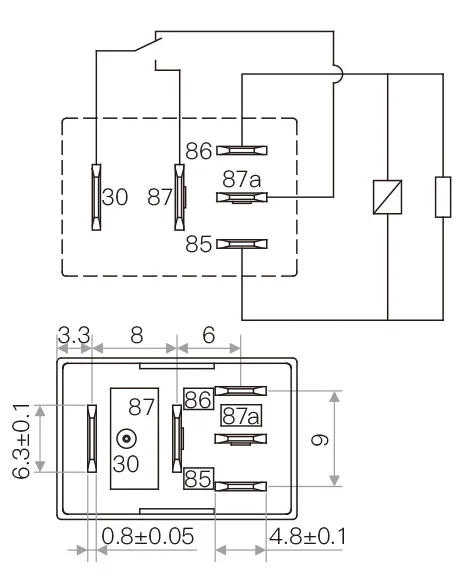

| Схема подключения (вид снизу) |
|
| Чертеж установочного отверстия (вид снизу) | |
| Прекращение действия | Контроль качества (быстрое подключение) |
| Масса | 20 г |
