Низкое энергопотребление катушки с высокой чувствительностью.
Длительный срок службы, высокая надежность
Клемма для печатной платы, типы разъемов доступны для разных целей

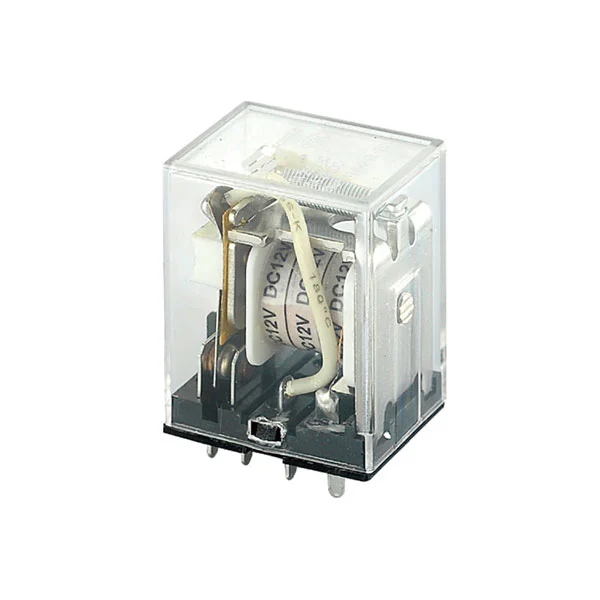

Позиционирование продукта: Миниатюрное мощное реле с номинальной нагрузкой 10А. Реле SMBH(13F) отличается низким энергопотреблением катушки, высокой чувствительностью, длительным сроком службы и высокой надежностью. Конструкция пыленепроницаемая и соответствует стандарту RoHS.
Монтаж и клеммы: Доступны два варианта монтажа — клемма для печатной платы и клемма для гнезда (быстрого подключения), отвечающая требованиям сборки для различных сценариев применения.
Информация для заказа: Формат модели: «SMBH-XXVDC-1-2C», где «XXVDC» обозначает напряжение катушки (дополнительно 12 В постоянного тока/24 В постоянного тока/48 В постоянного тока), «2C» указывает расположение контактов (2A/2C), а версия отличается суффиксом модели.
| Категория параметра | Специальная спецификация |
| Контактная информация | 2А, 2С |
| Контактное сопротивление | ≤100 мОм |
| Контактный материал | Серебряный сплав (AgSnO₂In₂O₃, AgSnO₂, AgNi) |
| Рейтинг контактов | 10 А 250 В переменного тока/30 В постоянного тока |
| Максимальная коммутационная способность | Напряжение: 250 В переменного тока/30 В постоянного тока; Ток: 10А; Мощность: 2500 ВА/300 Вт |
| Срок службы | Электрическая долговечность: 1×10⁵ операций (360 операций/час); Механическая выносливость: 1×10⁷ операций (18 000 операций в час) |
| Номинальное напряжение | Потребляемая мощность | Номинальный ток | Сопротивление (±10%) | Максимальное напряжение срабатывания | Минимальное падение напряжения | Максимально допустимое напряжение перегрузки |
| 12 В постоянного тока | Прибл. 0,9 Вт | 75 мА | 160 Ом | 75% номинального напряжения | 10% номинального напряжения | 130% номинального напряжения |
| 24 В постоянного тока | Прибл. 0,9 Вт | 36,9 мА | 650 Ом | 75% номинального напряжения | 10% номинального напряжения | 130% номинального напряжения |
| 48 В постоянного тока | Прибл. 0,9 Вт | 18,5 мА | 2600 Ом | 75% номинального напряжения | 10% номинального напряжения | 130% номинального напряжения |
Изоляция и диэлектрическая прочность: Класс изоляции — класс B/класс F с сопротивлением изоляции ≥100 МОм. Диэлектрическая прочность между катушкой и контактами составляет 1500 В переменного тока в течение 1 минуты (ток утечки: 1 мА), а между открытыми контактами — 1000 В переменного тока в течение 1 минуты.
Время отклика: Время работы ≤25 мс; Время отпускания ≤25 мс (при номинальном напряжении, без диода).
Адаптивность к окружающей среде: Диапазон рабочих температур: -40°C~+85°C/+105°C; Диапазон влажности: 5–85 % относительной влажности. Ударопрочность: 98 м/с² (функциональная устойчивость), 980 м/с² (разрушающая). Виброустойчивость: 10–55 Гц (двойная амплитуда 1,0 мм).
Физические характеристики: Вес: прибл. 35 г; Максимальные размеры: 27,5×21,5×35 мм. Допуск установочного отверстия: 0,3 мм; Допуск вертикального отклонения терминала: 0,3 мм.
Адрес производства: Зона A CW7, Дальневосточный промышленный город Чжэцзян, город Юяо, провинция Чжэцзян, Китай.
Контактная информация: ТЕЛ: +86-574-62717777, 62721938, 62721948, 62721958; Номер версии: V1.
| Модель | Основные параметры | Информация о применении и продажах |
| Серия JQX-13F | Нагрузка 10 А, совместима с напряжением переменного тока 110 В/220 В и постоянным током 12 В/24 В, в основном 8-контактная конструкция, некоторые с базовыми комплектами | Доступно на JD.com и сайтах поставщиков. Предоставлено Giant Electric и производителями по индивидуальному заказу. Подходит для автоматизации управления, бытовой техники и т. д. Общая мощность поставок может достигать 10 000 000 единиц на партию. |
| ХХ52П/ХХ53П | Закрытые миниатюрные реле общего назначения, совместимые с напряжением 220/380 В переменного тока и 12/24 В постоянного тока, некоторые без цоколей. | Продается на JD.com и сайтах поставщиков. Используется в электронных приборах, инструментах и т. д. |
| 973-24В постоянного тока-СЛ-А | Силовое реле 10 А, небольшой размер, низкое энергопотребление катушки, может быть припаяно непосредственно к печатной плате. | Производство Shenzhen Xinyitong Electric. Применяется в бытовой технике, автомобильной автоматике, коммуникационном оборудовании и т. д. |
| 1SBH137001R1380 (Итон Буссманн) | Высокоэффективное контакторное реле, поддерживающее работу в режиме переменного/постоянного тока, с интерфейсом электронной катушки и широким диапазоном управляющего напряжения. | Зарегистрирован в сети Shunqi. Разработан для систем промышленной автоматизации и управления, обеспечивая стабильные решения. |
Баланс между мощностью и размером:Большинство продуктов имеют конструкцию «миниатюризация + высокая мощность» с номинальной нагрузкой 10 А, подходящую для сценариев с ограниченным пространством, но требующих высокой нагрузки (например, бытовая техника, промышленное управление).
Широкая совместимость по напряжению:Напряжения катушек постоянного тока в основном составляют 12 В постоянного тока/24 В постоянного тока/48 В постоянного тока, а напряжения переменного тока составляют 110 В/220 В/380 В, что соответствует потребностям различных источников питания.
Сценарии целевого применения:В основном используется в электронных приборах, автоматическом управлении, приборах, коммуникационном оборудовании, медицинских приборах, автомобильной промышленности и т. д. Некоторые производители (например, Xinyitong) обеспечивают поддержку реле полного диапазона (сигнальные реле, силовые реле, автомобильные реле, реле энергосистемы и т. д.).
