Реле SRS(4100) отказывается от традиционной логики «простого суммирования параметров» и фокусируется на основных потребностях сценариев с низким энергопотреблением для создания дифференцированной ценности: сверхнизкое напряжение отпускания 5% в сочетании со сверхнизким контактным сопротивлением ≤50 мОм образует двойное преимущество: «точное управление + низкие потери» - первое обеспечивает нулевую задержку и плавный старт-стоп, идеально адаптируясь к сценариям, требующим точного управления, таких как микро-умная бытовая техника и прецизионное измерение. модули; последний значительно снижает потери при передаче энергии, а благодаря двухуровневым катушкам с низким энергопотреблением 0,2 Вт/0,36 Вт помогает терминальным продуктам достичь энергосберегающих обновлений и решает проблему «трудностей в балансировке точности управления и энергопотребления» в устройствах с низким энергопотреблением. Между тем, система изоляции UL F-класса и диэлектрическая прочность 1000 В переменного тока образуют надежный барьер безопасности. Варианты двойной защиты: герметичные и флюсостойкие, могут противостоять влаге и пыли, а также коррозии флюса во время процесса пайки. Кроме того, три конфигурации контактов A/B/C, совместимость с широким диапазоном напряжений 3–24 В постоянного тока, легкая конструкция (3,8 г) и стандартная конструкция для монтажа на печатной плате позволяют изделию удовлетворять потребности в проводимости малой и средней мощности в различных сценариях, таких как небольшая бытовая техника, небольшие промышленные модули управления и прецизионное электронное оборудование без дополнительной настройки. Благодаря своим уникальным преимуществам «малых размеров и точности, точного управления и комплексной защиты» он стал высокопроизводительным и экономичным выбором на рынке реле малой мощности.
Возможность переключения 5А
Система изоляции UL: Класс F
Доступны герметичные и флюсовые типы.
Стандартная разводка печатной платы
Низкая задержка
быстрый ответ
низкое энергопотребление
высокая чувствительность
сверхнизкое контактное сопротивление
| Элемент | Параметры |
| Договоренность о контактах | А/Б/С |
| Рейтинг контактов | 3А 250 В переменного тока/30 В постоянного тока, 1 А 120 В переменного тока |
| Контактное сопротивление | ≤50 мОм |
| Электрическая выносливость | 10⁵ / 10⁴ |
| Механическая выносливость | 10⁷ |
| Элемент | Параметры |
| Номинальное напряжение | 3~24 В постоянного тока |
| Рассеяние мощности | 0,36 Вт, 0,2 Вт |
| Напряжение срабатывания (Макс.) | 75% номинального напряжения |
| Падение напряжения (мин) | 5% номинального напряжения |
| Элемент | Параметры |
| Температура окружающей среды (℃) | −40℃~+85℃ |
| Диэлектрическая прочность (между катушкой и контактами) (1 мин) | 1000 В переменного тока |
| Диэлектрическая прочность (между открытыми контактами) (1 мин) | 500 В переменного тока |
| Сопротивление изоляции (500 В постоянного тока) | 100 МОм |

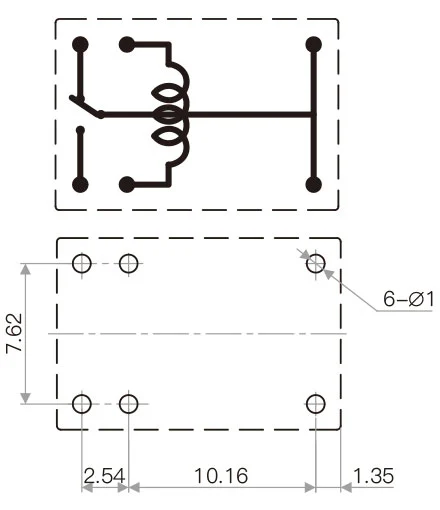

| Схема подключения (вид снизу) |
|
| Чертеж установочного отверстия (вид снизу) | |
| Прекращение действия | П.С.Б. |
| Масса | 3,8 г |
| Сертификат безопасности |
|
