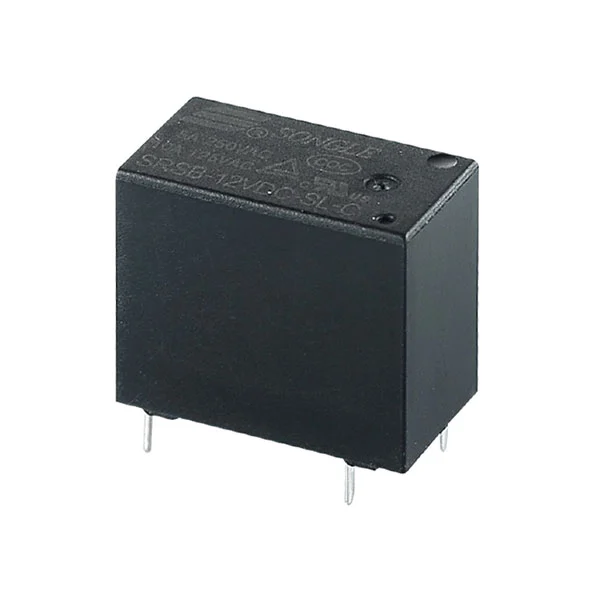

Реле SRSB-1 (4102-1), специально разработанное для различных сценариев цепей, имеет основное отличительное преимущество в виде «многоконтактного расположения + изоляция от среднего до высокого уровня безопасности»: оно инновационно поддерживает три расположения контактов (A/B/C), в отличие от единственного расположения типа А серии SRSB (4102). Это позволяет адаптироваться к различным потребностям управления схемами без изменения модели продукта, полностью решая проблемы покупателей, которым приходится иметь на складе несколько спецификаций и ограничивать конструкцию схемы. Его высокая диэлектрическая прочность 2500 В переменного тока в сочетании со сверхвысоким сопротивлением изоляции 1000 МОм (500 В постоянного тока), а также система изоляции уровня F UL, точно соответствуют требованиям к изоляции цепей для средних и высоких уровней безопасности. Его легкий корпус (вес 6 г) и стандартная разводка печатной платы адаптируются к сценариям установки с высокой плотностью размещения. Благодаря широкому диапазону номинального напряжения 3–24 В постоянного тока (минимум 3 В постоянного тока для требований малой мощности) и маломощным катушкам мощностью 0,2/0,45 Вт он идеально подходит для нагрузок 5 А/10 А (250 В переменного тока, 125 В переменного тока/30 В постоянного тока). Кроме того, он может... Стабильная работа в диапазоне экстремальных температур от 40 ℃ до +105 ℃ делает его экономически эффективным решением, которое является «гибким и адаптируемым + безопасным и надежным».
Возможность переключения 5А/10А
2,5 кВДиэлектрическая прочность 2,5 кВ (между катушкой и контактами)
Система изоляции UL: Класс F
Стандартная разводка печатной платы
| Параметр | Спецификация |
| Договоренность о контактах | А/Б/С |
| Рейтинг контактов | 5А/10А 250В переменного тока; 10 А 125 В переменного тока/30 В постоянного тока |
| Контактное сопротивление | ≤100 мОм |
| Электрическая выносливость | 10⁵ / 10⁴ |
| Механическая выносливость | 10⁷ |
| Параметр | Спецификация |
| Номинальное напряжение | 3–24 В постоянного тока |
| Рассеяние мощности | 0,2 Вт, 0,45 Вт |
| Напряжение срабатывания (Макс.) | 75% номинального напряжения |
| Падение напряжения (мин) | 5% номинального напряжения |
| Параметр | Спецификация |
| Температура окружающей среды | –40°С~+85°С/+105°С |
| Диэлектрическая прочность (между катушкой и контактами) | 2500 В переменного тока (1 мин) |
| Диэлектрическая прочность (между открытыми контактами) | 1000 В переменного тока (1 мин) |
| Сопротивление изоляции (500 В постоянного тока) | 1000 МОм |
| Схема подключения (вид снизу) |
|
| Чертеж установочного отверстия (вид снизу) | |
| Прекращение действия | П.С.Б. |
| Масса | 6г |
| Сертификат безопасности |
|
