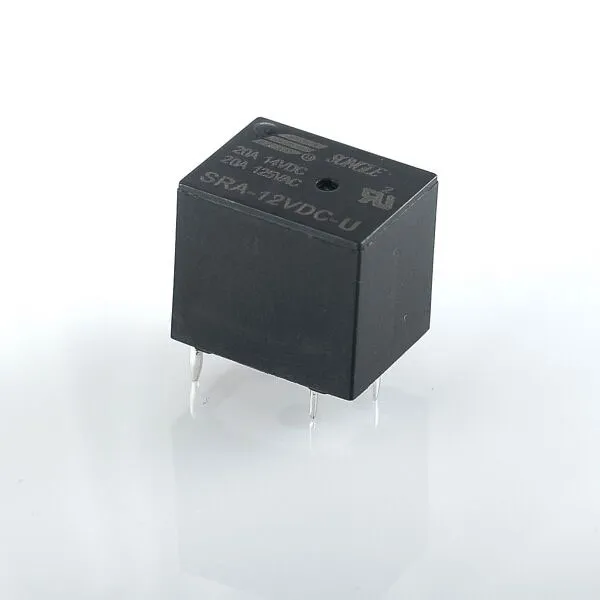

С точки зрения производительности реле SRA-U(T74-U) демонстрирует основное преимущество, которое сочетает в себе стабильность и долговечность: конструкция с низкими потерями и контактным сопротивлением ≤100 мОм в сочетании с 10⁵ электрическими циклами и 10⁷ механическими циклами обеспечивает стабильность проводимости при длительной высокочастотной работе; Широкий диапазон номинального напряжения 5–24 В постоянного тока и маломощная катушка 0,6 Вт/0,8 Вт позволяют адаптироваться к разнообразным потребностям проектирования схем. В то же время продукт имеет широкий диапазон рабочих температур от -40 ℃ до +105 ℃, выдерживаемое напряжение на контакте катушки 1500 В переменного тока и высокое сопротивление изоляции 100 МОм, что обеспечивает выдающиеся возможности защиты. Конструкция терминала для печатной платы упрощает процесс установки. Используя интегрированную систему исследований и разработок Songle (включая производство пресс-форм, обработку резины и пластмассы) и годовую производственную мощность в 200 миллионов единиц, продукт сохраняет высокую экономическую эффективность, одновременно предоставляя клиентам релейные решения, которые сочетают в себе стабильное качество и адаптируемость к сценариям.
Маленький размер
Двойные НО контакты
Используется стандартный шаг выводов
Доступны герметичные и флюсовые типы.
| Параметры контакта | |
| Договоренность о контактах | U |
| Рейтинг контактов | 2×10 А 125 В переменного тока, 2×10 А 14 В постоянного тока |
| Контактное сопротивление | ≤100 мОм |
| Электрическая выносливость | 10⁵ / 10⁴ |
| Механическая выносливость | 10⁷ |
| Параметры катушки | |
| 5–24 В постоянного тока | |
| Рассеяние мощности | 0,6 Вт, 0,8 Вт |
| Напряжение срабатывания (Макс.) | 75% номинального напряжения |
| Падение напряжения (мин) | 10% номинального напряжения |
| Другие параметры | |
| Температура окружающей среды | –40°С~+85°С/+105°С |
| Диэлектрическая прочность (между катушкой и контактами) | 1500 В переменного тока (1 мин) |
| Диэлектрическая прочность (между открытыми контактами) | 1000 В переменного тока (1 мин) |
| Сопротивление изоляции (500 В постоянного тока) | 100 МОм |
| Схема подключения (вид снизу) |
|
| Чертеж установочного отверстия (вид снизу) | |
| Прекращение действия | П.С.Б. |
| Масса | 6г |
| Сертификат безопасности | |
