Длительный срок службы, низкое энергопотребление и гибкие возможности приобретения делают реле SRUH (22FH) отличным выбором для приложений, работающих в тяжелых условиях. Даже при высокой нагрузке и высокой частоте работы при токе 20 А он обеспечивает длительную безотказную работу, значительно снижая затраты на техническое обслуживание и частоту простоев. Его сверхширокий диапазон номинального напряжения 5–48 В постоянного тока и конфигурация катушки малой мощности 0,36 Вт/0,45 Вт не только адаптируются к различным конструкциям схем для тяжелых условий эксплуатации, но также помогают оптимизировать энергопотребление в конечных продуктах, повышая конкурентоспособность на рынке. С точки зрения закупок, продукт может удовлетворить различные требования к мощности и уровню безопасности без индивидуальной настройки. Конструкция клемм для печатной платы упрощает процесс сборки. Используя производственные мощности Songle в 200 миллионов единиц продукции и комплексный контроль качества («изготовление пресс-форм – обработка металла – проверка готовой продукции»), компания гарантирует стабильное качество и стабильные поставки каждого продукта. В сочетании с глобально синхронизированной профессиональной послепродажной поддержкой это позволяет покупателям достичь оптимального баланса в трех основных измерениях: гарантия качества, эффективность доставки и контроль затрат.
Коммутационная способность 20 А
Система изоляции UL: класс F, класс B
Доступны герметичные и флюсовые типы.
Стандартная разводка печатной платы
| Параметр | Спецификация |
| Договоренность о контактах | А/Б/С |
| Рейтинг контактов | 16А/20А 250В переменного тока; 20А 125В переменного тока |
| Контактное сопротивление | ≤100 мОм |
| Электрическая выносливость | 10⁵ / 10⁴ |
| Механическая выносливость | 10⁷ |
| Параметр | Спецификация |
| Номинальное напряжение | 5–48 В постоянного тока |
| Рассеяние мощности | 0,36 Вт, 0,45 Вт |
| Напряжение срабатывания (Макс.) | 75% номинального напряжения |
| Падение напряжения (мин) | 10% номинального напряжения |
| Параметр | Спецификация |
| Температура окружающей среды | –40°С~+85°С/+105°С |
| Диэлектрическая прочность (между катушкой и контактами) | 1500 В переменного тока, 2500 В переменного тока (1 минута) |
| Диэлектрическая прочность (между открытыми контактами) | 1000 В переменного тока (1 мин) |
| Сопротивление изоляции (500 В постоянного тока) | 100 МОм |

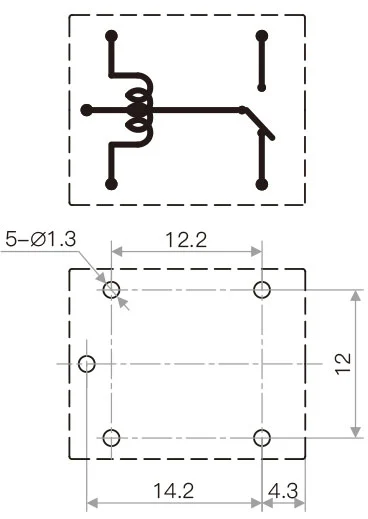

| Схема подключения (вид снизу) |
|
| Чертеж установочного отверстия (вид снизу) | |
| Прекращение действия | П.С.Б. |
| Масса | 16 г |
| Сертификат безопасности |
